Quelle est la spécification standard d'un TEE DN 800?
En tant que fournisseur de DN 800 t-shirts, j'ai rencontré de nombreuses demandes de renseignements concernant les spécifications standard de ces composants cruciaux de pipeline. Un tee-shirt DN 800, avec son diamètre nominal de 800 millimètres, est une partie importante dans divers systèmes de tuyauterie industrielle. Dans ce blog, je vais me plonger dans les aspects clés de ses spécifications standard, vous offrant une compréhension complète.
Dimensions et tolérances
La spécification la plus fondamentale d'un tee DN 800 réside dans ses dimensions. Le diamètre nominal de 800 mm fait référence au diamètre intérieur approximatif des tuyaux principaux et de la branche. Cependant, le diamètre extérieur réel, l'épaisseur de la paroi et la longueur globale sont également définis avec précision selon les normes internationales et de l'industrie.
Par exemple, conformément à des normes telles que l'ASME B16.9 (American Society of Mechanical Engineers), qui est largement adoptée aux États-Unis et à de nombreux autres pays, le diamètre extérieur d'un TEE DN 800 est généralement d'environ 813 mm. L'épaisseur de la paroi peut varier en fonction des exigences de note de pression et d'application. Les épaisseurs de paroi communes varient de 9,53 mm à 25,4 mm ou plus.
Les tolérances sont également une considération importante. Ces tolérances garantissent que le TEE peut être correctement installé et connecté à d'autres composants du pipeline. Par exemple, la tolérance du diamètre extérieur peut être à moins de ± 0,79 mm, tandis que la tolérance de l'épaisseur de la paroi pourrait être d'environ ± 12,5% de la valeur spécifiée.
Matériel et qualité
Le matériau utilisé pour un tee DN 800 joue un rôle crucial dans ses performances et sa durabilité. Les matériaux communs comprennent l'acier au carbone, l'acier inoxydable et l'acier en alliage. L'acier au carbone est souvent utilisé pour les applications à usage général en raison de son coût relativement faible et de ses bonnes propriétés mécaniques. L'acier inoxydable, en revanche, est préféré dans des environnements corrosifs en raison de son excellente résistance à la corrosion.
En plus du matériau de base, le processus de fabrication affecte également la qualité du TEE. Les t-shirts de haute qualité sont généralement fabriqués à travers des processus tels que la formation à chaud ou la formation à froid, suivis d'un traitement thermique pour améliorer leurs propriétés mécaniques. Les méthodes de test non destructrices, telles que les tests ultrasoniques, les tests de particules magnétiques et les tests radiographiques, sont souvent utilisés pour assurer l'intégrité du TEE et détecter tout défaut potentiel.
Cote de pression
L'évaluation de pression d'un TEE DN 800 indique la pression maximale qu'elle peut résister en toute sécurité. Cette note est déterminée par des facteurs tels que le matériau, l'épaisseur de la paroi et le processus de fabrication. Les notes de pression sont généralement classées selon des normes telles que ANSI / ASME B16.5 (American National Standards Institute / American Society of Mechanical Engineers).
Les notes de pression courantes pour DN 800 t-shirts comprennent la classe 150, la classe 300, la classe 600, etc. Un tee-shirt de classe 150 peut généralement résister à une pression maximale d'environ 2,07 MPa (300 psi), tandis qu'un TEE de classe 300 peut gérer les pressions jusqu'à environ 5,17 MPa (750 psi). Il est essentiel de sélectionner l'évaluation de pression appropriée en fonction des conditions de fonctionnement spécifiques du système de pipeline.
Connexions de fin
Les connexions d'extrémité d'un TEE DN 800 sont conçues pour faciliter son installation et sa connexion à d'autres composants de pipeline. Les connexions d'extrémité communes incluent les extrémités à bride, les extrémités de soudure et les extrémités de la douille - les extrémités de soudure.
Les extrémités à bride sont largement utilisées car elles permettent une installation et un démontage faciles. Ils sont disponibles en différents types, tels que la face surélevée (RF), la face plate (FF) et le joint de type anneau (RTJ). Les extrémités de la soudure sont adaptées aux applications à haute pression et à haute température, car elles fournissent une connexion continue et fuite. Les extrémités de soudure de douille sont souvent utilisées pour les tuyaux de plus petit diamètre et dans les applications où le débit est relativement faible.
Caractéristiques et applications spéciales

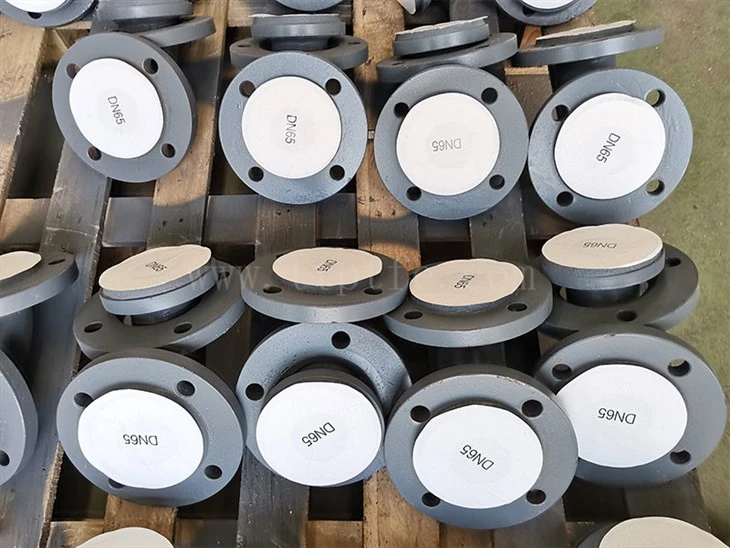

Dans certains cas, DN 800 TEES peut avoir des fonctionnalités spéciales pour répondre aux exigences de demande spécifiques. Par exemple,Big Big Elbow à 90 ° de ptfe à 90 °etT-shirts doublés de ptfesont doublés de PTFE (polytétrafluoroéthylène) pour fournir une excellente résistance chimique. Cela les rend idéaux pour une utilisation dans les usines de traitement chimique, où ils peuvent gérer les liquides corrosifs.
Un autre type spécial est leCroix ptfe à doublure en acier, qui a quatre prises et peut être utilisé dans des systèmes de pipelines plus complexes. Ces t-shirts spéciaux - sont conçus pour améliorer les performances et la polyvalence du système de pipeline.
Conformité aux normes
Pour assurer la qualité et la fiabilité des t-shirts DN 800, il est crucial qu'ils respectent les normes internationales et de l'industrie pertinentes. En plus des normes ASME mentionnées précédemment, d'autres normes importantes incluent les normes ISO (Organisation internationale pour la normalisation), telles que l'ISO 4200 pour les dimensions des tuyaux et l'ISO 9001 pour les systèmes de gestion de la qualité.
Le respect de ces normes garantit non seulement les performances du Tee, mais facilite également le commerce international et l'interopérabilité entre les différents systèmes de pipelines. Lors de l'achat d'un tee-shirt DN 800, il est conseillé de demander au fournisseur la certification de la conformité avec les normes pertinentes.
Conclusion
En conclusion, la spécification standard d'un TEE DN 800 englobe divers aspects, notamment les dimensions, le matériau, la cote de pression, les connexions finales et la conformité aux normes. Comprendre ces spécifications est essentiel pour sélectionner le bon tee-shirt pour votre système de pipeline.
En tant que fournisseur fiable de t-shirts DN 800, nous nous engageons à fournir des produits de haute qualité qui répondent à toutes les normes et spécifications nécessaires. Si vous avez des exigences pour DN 800 t-shirts ou si vous avez besoin d'informations supplémentaires, n'hésitez pas à nous contacter pour l'approvisionnement et la négociation. Nous sommes impatients de vous servir et de contribuer au succès de vos projets.
Références
- ASME B16.9 - Factory - Raccords de Buttwelding fabriqués
- ANSI / ASME B16.5 - Brides de tuyaux et raccords à bride
- ISO 4200 - tubes en acier soudé et transparent - Dimensions et masses par unité de longueur
- ISO 9001 - Systèmes de gestion de la qualité - Exigences
