Quel est le module d'élasticité d'un tuyau doublé de PTFE?

Quel est le module d'élasticité d'un tuyau doublé de PTFE?

En tant que premier fournisseur de tuyaux doublés de PTFE, je reçois souvent des demandes de renseignements sur les spécifications techniques de nos produits. L'une des questions les plus courantes concerne le module d'élasticité des tuyaux doublés de PTFE. Dans cet article de blog, je vais me plonger dans le concept du module d'élasticité, expliquer sa signification pour les tuyaux doublés de PTFE et fournir quelques informations sur la façon dont il affecte les performances de ces tuyaux dans diverses applications.

Comprendre le module d'élasticité

Le module d'élasticité, également connu sous le nom de module de Young, est une propriété mécanique fondamentale qui mesure la rigidité d'un matériau. Il décrit la relation entre le stress (force par unité de zone) et la déformation (déformation) dans la plage élastique d'un matériau. En termes simples, il nous indique combien un matériau s'étirera ou compressera sous une charge donnée.

Mathématiquement, le module d'élasticité (E) est défini comme le rapport de la contrainte (σ) à la déformation (ε):

[E = \ frac {\ sigma} {\ varepsilon}]

où la contrainte (σ) est la force appliquée par zone unitaire et la déformation (ε) est le changement de longueur par unité de longueur d'origine. Le module d'élasticité est généralement exprimé en unités de pression, tels que des pascals (PA) ou des livres par pouce carré (psi).

Un module élevé d'élasticité indique qu'un matériau est rigide et résistant à la déformation, tandis qu'un faible module d'élasticité signifie que le matériau est plus flexible et peut subir une déformation significative sous une charge relativement faible.

Module d'élasticité de PTFE

Le polytétrafluoroéthylène (PTFE), communément appelé téflon, est un fluoropolymère synthétique avec des propriétés uniques, y compris une résistance chimique élevée, un coefficient de frottement faible et une excellente stabilité thermique. Le module d'élasticité de PTFE est relativement faible par rapport à de nombreux autres matériaux d'ingénierie. À température ambiante, le module d'élasticité de PTFE varie généralement de 400 à 600 MPa (58 000 à 87 000 psi).

Le faible module d'élasticité de PTFE en fait un matériau très flexible, qui est l'un de ses principaux avantages dans de nombreuses applications. Il permet aux tuyaux doublés de PTFE de résister à la flexion, aux vibrations et à l'expansion thermique sans craquer ou perdre leur intégrité. Cependant, cette flexibilité signifie également que les tuyaux doublés de PTFE peuvent se déformer plus facilement sous une haute pression ou des charges lourdes par rapport aux tuyaux en matériaux plus rigides.

Facteurs affectant le module d'élasticité des tuyaux doublés de PTFE

Le module d'élasticité d'un tuyau doublé de PTFE peut être influencé par plusieurs facteurs, notamment:

1. Grade PTFE: Différentes grades de PTFE peuvent avoir un module légèrement différent des valeurs d'élasticité. Par exemple, les composés PTFE remplis, qui contiennent des additifs tels que la fibre de verre, la fibre de carbone ou la poudre de bronze, peuvent avoir un module d'élasticité plus élevé que le PTFE non rempli.
2. Température: Le module d'élasticité de PTFE diminue avec l'augmentation de la température. À des températures élevées, le PTFE devient plus flexible et moins rigide. Par conséquent, le module d'élasticité d'un tuyau doublé de PTFE doit être pris en compte dans le contexte de la température de fonctionnement de l'application.
3. Épaisseur: L'épaisseur de la doublure PTFE peut également affecter le module global d'élasticité du tuyau. Une doublure plus épaisse peut fournir plus de rigidité et de résistance à la déformation, tandis qu'une doublure plus mince peut être plus flexible.
4. Matériau et conception de tuyaux: Le matériau et la conception du tuyau extérieur peuvent également influencer les performances du tuyau doublé de PTFE. Par exemple, un tuyau avec une coque extérieure plus forte et plus rigide peut fournir une meilleure prise en charge de la doublure PTFE et aider à maintenir sa forme sous charge.

Signification du module d'élasticité pour les tuyaux doublés de PTFE

Le module d'élasticité est une considération importante lors de la sélection des tuyaux doublés de PTFE pour une application particulière. Il affecte la capacité du tuyau à résister à la pression, à la flexion et à la dilatation thermique, ainsi que sa durabilité et ses performances globales.

1. Résistance à la pression: Le module d'élasticité joue un rôle crucial dans la détermination de l'évaluation de la pression d'un tuyau doublé de PTFE. Un tuyau avec un module d'élasticité plus élevé est généralement plus résistant à la pression interne et moins susceptible de se déformer ou d'éclater dans des conditions de haute pression.
2. Flexion et flexibilité: Le faible module d'élasticité de PTFE permet aux tuyaux doublés de PTFE d'être pliés et façonnés facilement pendant l'installation. Cette flexibilité est particulièrement utile dans les applications où les tuyaux doivent naviguer autour des obstacles ou suivre des chemins de routage complexes.
3. Extension thermique et contraction: PTFE a un coefficient relativement élevé d'expansion thermique, ce qui signifie qu'il se dilate et se contracte considérablement avec des changements de température. Le module d'élasticité affecte la façon dont la muqueuse PTFE réagit à ces changements thermiques. Un tuyau avec un module d'élasticité approprié peut permettre une expansion thermique et une contraction sans causer une contrainte excessive ou des dommages à la muqueuse ou au tuyau extérieur.
4. Vibration et résistance aux chocs: La flexibilité des tuyaux doublés de PTFE, en raison de leur faible module d'élasticité, les rend efficaces pour atténuer les vibrations et absorber les chocs. Ceci est bénéfique dans les applications où les tuyaux sont exposés à des charges ou des vibrations dynamiques, comme dans les usines de traitement chimique ou les systèmes de pompage.

Applications des tuyaux doublés de PTFE

Les tuyaux doublés de PTFE sont largement utilisés dans diverses industries en raison de leur excellente résistance chimique, de leur faible coefficient de frottement et de leur flexibilité. Certaines applications courantes comprennent:

1. Traitement chimique: Les tuyaux doublés de PTFE sont utilisés pour transporter des produits chimiques corrosifs, des acides et des alcalis dans les usines de transformation chimique. La forte résistance chimique du PTFE protège les tuyaux de la corrosion et garantit l'intégrité du liquide transporté.
2. Industrie des aliments et des boissons: Les tuyaux doublés de PTFE conviennent à une utilisation dans l'industrie des aliments et des boissons car ils ne sont pas toxiques et ne contaminent pas les produits transportés. Ils sont utilisés pour transmettre des ingrédients, des additifs et des produits finis.
3. Industrie pharmaceutique: Dans l'industrie pharmaceutique, les tuyaux doublés de PTFE sont utilisés pour transporter des médicaments et des produits chimiques sensibles. La surface intérieure lisse de PTFE empêche l'adhésion des substances et rend les tuyaux faciles à nettoyer, ce qui est essentiel pour maintenir la qualité et la pureté des produits.
4. Fabrication de semi-conducteurs: Les tuyaux doublés de PTFE sont utilisés dans les processus de fabrication de semi-conducteurs pour transporter des produits chimiques et des gaz de haute pureté. Les propriétés de dégoût bas de PTFE le rendent adapté à une utilisation dans des environnements de salle blanche.

Nos produits de tuyaux doublés PTFE

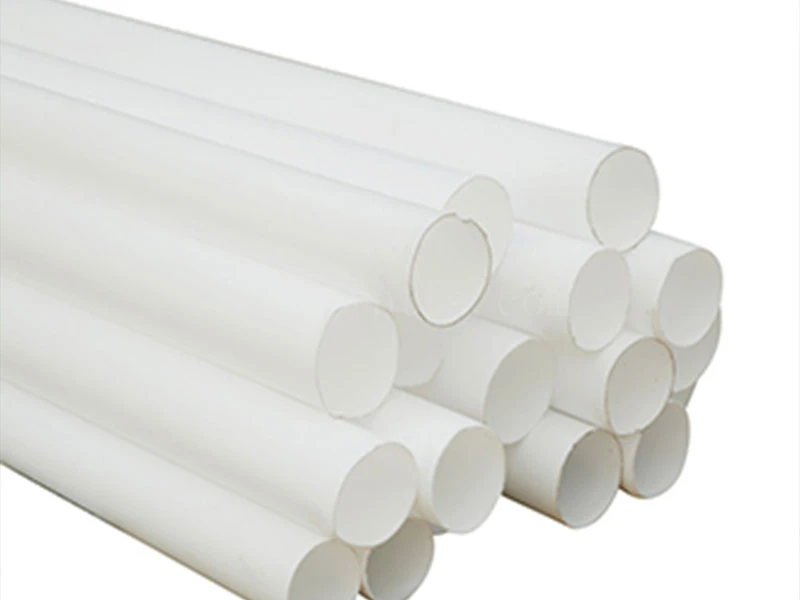

En tant que fournisseur de tuyaux doublés de PTFE, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. NotreTuyau en téflon PTFEest fabriqué à partir de matériau PTFE de haute qualité et est disponible en différentes tailles et configurations. Nous fournissons égalementTube PTFEetTubes en téflon en graphite noirpour des applications spécifiques.

Nos tuyaux doublés de PTFE sont conçus pour offrir d'excellentes performances et fiabilité dans des environnements difficiles. Nous nous assurons que nos produits répondent aux normes de qualité la plus élevée et sont testées rigoureusement pour garantir leur conformité aux réglementations de l'industrie.

Conclusion

Le module d'élasticité est une propriété importante qui affecte les performances et la pertinence des tuyaux doublés de PTFE pour différentes applications. Comprendre le concept du module d'élasticité et sa signification peut vous aider à prendre des décisions éclairées lors de la sélection des tuyaux doublés de PTFE pour vos besoins spécifiques.

En tant que fournisseur de tuyaux doublé de fiducie ptfe, nous nous engageons à fournir à nos clients des produits de haute qualité et un support technique professionnel. Si vous avez des questions ou si vous avez besoin d'informations sur nos tuyaux doublés de PTFE, n'hésitez pas à nous contacter. Nous sommes impatients de discuter de vos besoins et de vous aider à trouver la meilleure solution pour votre application.

Références

• "Propriétés d'ingénierie du polytétrafluoroéthylène (PTFE)", Handbook Polymer, 4e édition.
• "Ptfe doublé des tuyaux: conception, installation et entretien", Journal de génie chimique.
• "L'effet de la température sur les propriétés mécaniques de PTFE", Journal of Materials Science.
